芯品速递 | 芯海科技CPW3210：高性价比PD3.2 UFCS控制器

在近日举行的苹果秋季发布会上，iPhone 17全系产品引入一项重要的电源管理技术AVS（Adjustable Voltage Supply，可调电压电源），将快充技术的演进推向新的高度。AVS不仅进一步优化了大功率充电体验，也预示着消费电子快充标准正朝着更智能、更高效的方向发展。

什么是AVS？AVS技术最早由USB-IF协会在2021年发布的USB PD 3.1规范中提出，属于扩展功率范围（ERP, Extended Power Range）的一部分，可在15V–48V范围内以100 mV步进调节电压。但由于其电压范围较高，对多数消费类设备并不完全适用。2024年10月，USB-IF在PD3.2规范中新增了标准功率范围的AVS（SRP AVS），将电压区间下放至9–20V，以100 mV步进精细调整。这一改进显著提升了充电的灵活性和能效，可更好地匹配不同设备的电压需求，减少能量损耗与发热。

在AVS技术浪潮下，目前，芯海科技支持PD3.2协议升级的芯片包括有：CS32G020、CS32G023、CS32G020Q、CS32G030、CPW3221、CPW3210、CPW3301、CPW3302等PD快充芯片家族。

其中，芯海科技CPW3210是一款最新推出的满足PD3.2 SPR-AVS标准，高性价比PD3.2&UFCS控制器芯片。

芯片介绍及产品优势

CPW3210 系列内部集成 32 位的微处理器，工作频率 24MHz，可以支持很广范围的工业控制和需要高性能 CPU 的场合。内嵌 128K 字节程序 Flash，6K 字节 SRAM 及多种外设，如：I/O 口、定时器、USART、I2C、ADC、看门狗，这使 CPW3210 系列可以用于更广泛的应用。

芯海科技CPW3210资源框图

另外，CPW3210 系列还配备应用编程（IAP）功能，让用户可以升级固件而不必将芯片从电路板上取下。CPW3210 系列微控制器的工作温度范围为-40℃~105℃，工作电压范围 2.2V~5.5V。从产品特点来看，CPW3210主要具备以下四大优势。

全面且领先的协议支持CPW3210率先支持USB PD3.2规范，包括SRP AVS调节机制，同时兼容PD3.0/3.1、PPS、QC2.0/3.0、AFC、SCP、Apple 2.4A、BC1.2等多种主流快充协议，并集成UFCS融合快充功能，可实现跨品牌设备之间的高效快充。

资源丰富，支持多口扩展

其128K Flash与6K RAM的存储配置，可同时满足PD3.1 EPR（140W）及UFCS认证所需的代码空间。芯片集成两个TC 模块、1个PD模块和1路FCMP(独立 DP/DM PHY 层 )，支持多口功率动态分配，适合开发2C2A等多端口充电设备。

集成运放，提升电流检测精度

CPW3210内置可编程运放（OP），支持1/4/16/32倍增益可调，采样电阻可低至5mΩ，电流检测精度达到±100mA。在实现PPS和UFCS等基于电流调节的协议时表现优异，同时因采样电阻阻值较小，也有效降低系统通路阻抗，提升效率并减少温升。

接口可靠性强化

CC与DPDM引脚耐受电压达到31V，符合PD-EPR高压要求，并具备±20V（8/20μs）的浪涌防护能力，显著提升端口在插拔和异常电压下的可靠性。

典型应用：2C1A充电宝方案

基于CPW3210设计的充电宝（Power Bank）CCA接口典型应用，如下图所示：

在该架构中，CPW3210可实现2C1A三端口控制，单口充放电功率最高支持140W，多口输出可自动调节为5V模式，并内置库仑计电量算法，支持188数码管电量显示。该方案协议覆盖全面，支持Type-C口免拆机固件升级，极大方便后期维护与功能迭代。

基于CPW3210的2C1A充电宝方案实现单口140W（28V/5A）与多口5V智能分配。Type-C1/Type-C2支持PD3.2协议，Type-A兼容BC1.2/QC2.0/AFC/SCP协议。芯片内部集成库仑计算法能够有效计算电池百级电量，并通过188数码管实时显示剩余电量。

开发环境：加速客户开发

芯海科技为CPW3210配套了完善的开发支持体系。其软件开发包（SDK）支持图形化配置工具——Smart PD界面式开发环境，开发者可通过勾选方式快速配置协议类型、端口参数、功率规则等功能，大幅降低开发门槛和时间成本。

此外，芯海还提供评估板CPW3210-EVB、Demo Code、参考设计、应用笔记等全套资料，方便用户进行性能评估和原型开发。公司长期以来在PD快充领域积累的技术经验和市场资源，进一步构成其Smart PD开发生态的核心优势，为客户提供从芯片、硬件到协议栈的一站式解决方案。

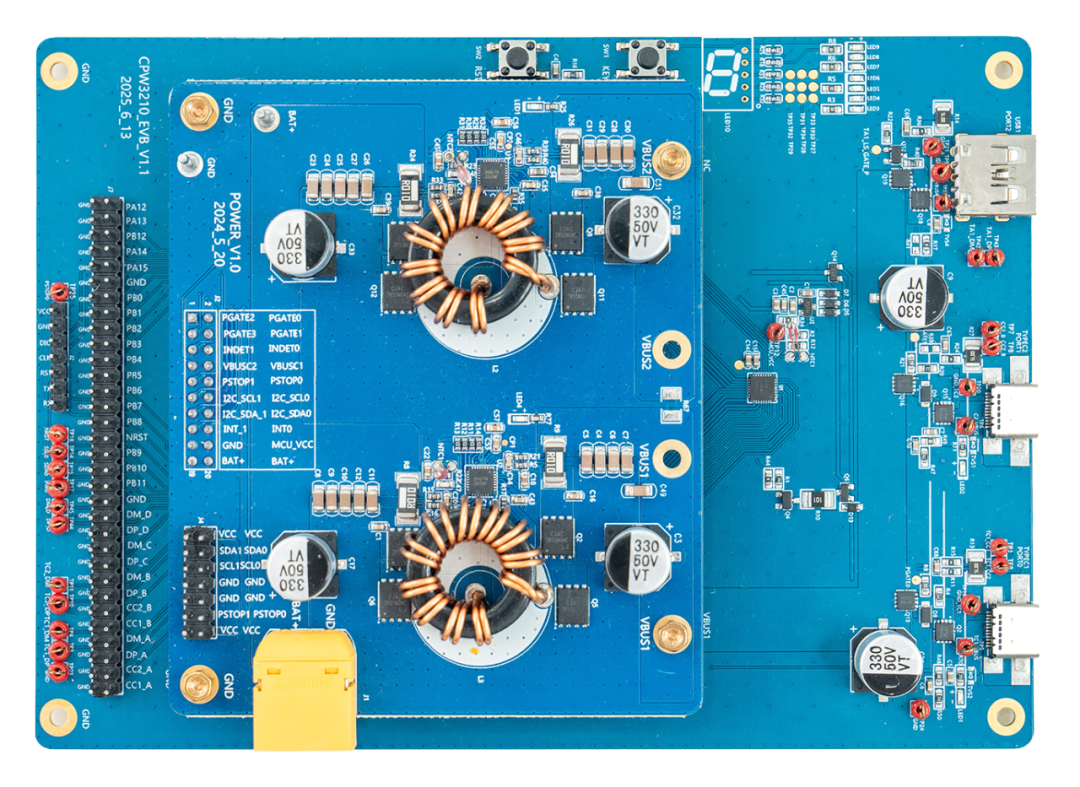

芯海科技CPW3210-EVB

CPW3210作为芯海科技旗下新一代PD控制器，秉承了芯海PD系列芯片高集成度、多协议兼容、高可靠性的特点，更在PD3.2 AVS支持、电流检测精度和开发效率方面实现重要提升，适用于快充充电器、移动电源、多口配电设备等众多场景，有望成为电源快充市场颇具竞争力的解决方案。未来，芯海科技持续致力于电源快充技术的研发与生态建设，仍将推出更多符合国际标准、适应市场需求的高性能电源管理芯片，助力推进快充行业向更安全、高效、互通的方向发展。
