功率分析仪的“存储”与“数据保存”模式如何保存测量数据呢？

作为一款常用的测试仪器，工程师们常会使用功率分析仪来测量电压、电流、功率、用电量等用电设备的电参数。但在得到相关测试数据后，很多工程师们仍采用既麻烦又低效的手动抄写或是拍照方式将数据保存下来。

“存储”模式

在“存储”模式的设置界面中设定好“存储模式”“存储计数”“存储间隔”等条件后，按“REC”键，仪器就会开始按照设定好的条件自动连续记录数据，该功能适用于需要多次记录数据的试验。

存储间隔是指仪器记录数据时的时间间隔;用户可在00:00:00~99:59:59(时：分：秒)的范围内自由设定;当存储间隔设定为00:00:00时，仪器将以数据更新周期来存储有关数据。

此外在存储功能中，还有多种存储模式可供选择：

手动：

手动控制存储功能的开始与停止。按下“REC”键，功率分析仪就会按照设定的存储间隔进行记录，直到手动停止或存储数据到达设定次数后方才停止。

实时：

在实时模式下，用户可自行设定存储的开始时间和结束时间。按下“REC”键后，仪器就会在设定的开始时间内自动记录数据，在到达结束时间或设定的存储次数上限后才会自动停止。

积分同步：

当我们将存储模式选择积分同步时，存储功能将与积分功能同步。在按下“REC”键后，仪器将进入等待状态，只有在开始积分时仪器才会开始记录数据，直到积分功能停止或到达设定存储次数上限时才会自动停止。

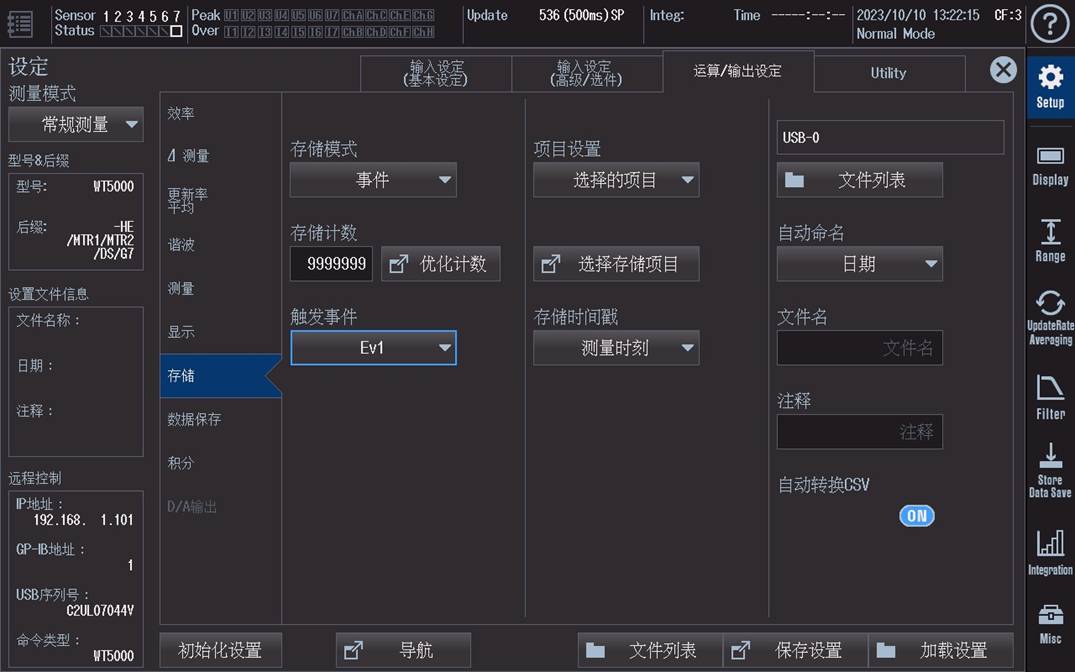

事件：

在事件模式下，用户可在功率分析仪的自定义事件中设置判定条件。只有当事件被判定为True时，仪器才会开始记录数据。

用户自定义事件设定界面

“数据保存”模式

在“数据保存”的设置界面中设定好保存条件后，按执行键，功率分析仪即可根据指令保存一次数据，且用户每按一次执行键都会生成一个新的数据文件，因此这种模式一般适用于只需要记录一次数据的试验，设置界面如下图所示：

除保存测量参数外，用户还可以在功率分析仪的“数据保存”功能界面自由选择保存对象，包括但不限于波形数据和屏幕截图，且还能将保存下来的相关图像插入到试验报告中。

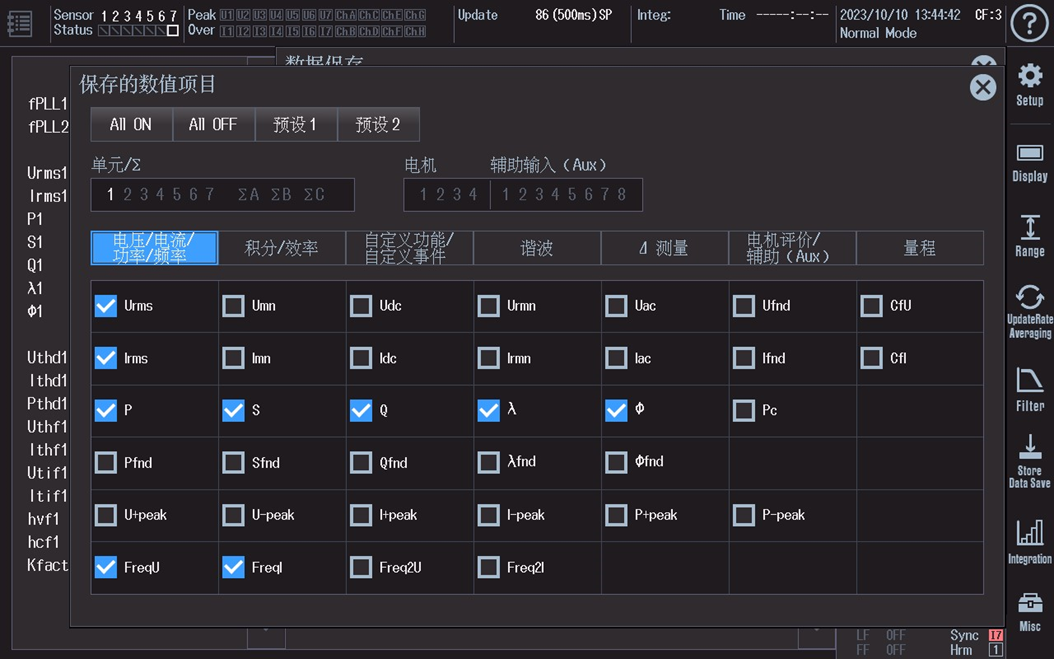

此外在保存数值项目中，您还可以根据不同的测量需求自行选择保存通道和测试项目。您仅需在设置界面点击“选择保存的数值项目”，即可在如下界面中勾选被测内容，例如在单元中选择“1”，即表示目前保存的项目只有通道1的电压、电流、有功功率等参数，若需同时保存多个通道项目，可直接在菜单中勾选对应的通道号。

在用户自定义事件中，用户可选择一个参数并设定一个判定范围。当测量结果在判定范围内时，功率分析仪会自动判定其为True。例如当单元“1”的有功功率测量值大于150W且小于160W时，事件会显示为正常状态，反之则为异常状态，用户仅需按上图中所示进行相关配置即可让仪器进行自动判定。

如上所述，针对不同情况下的不同测试需求，横河功率分析仪为您提供了多种灵活的数据保存方式，旨在助力使用者更方便、高效地完成测试。
