光伏电力自动化系统-提速构建新型电力系统“电支撑”

针对110kV及以下用户变电站，通过微机保护装置、弧光保护装置、智能操控装置、接点测温产品、局放监测装置、电能质量监测/多功能仪表、环境传感器等二次设备采集变电站内各类信息到监控系统/EMS能效管理平台进行分析、预警及控制，保障用户变、配、用电全过程的可靠、安全、有序运行。系统监控范围包括用户变电站、开闭所、变电所、低压配电室、直流系统以及变配电环境和视频监控等。

1. 微机保护装置及综自系统

AM6系列保护装置

光纤差动保护 • 线路保护 • 主变差动保护 • 主变后备保护 • 主变测控 • 主变非电量 • 操作箱 • 公共测控 • 母差保护 • 故障解列 • 电动机综合保护 • 电容器保护 • 备自投保护 • PT监测并列消谐

AM5SE系列保护装置

线路保护 • 主变差动保护 • 主变后备保护 • 主变测控 • 主变非电量 • 电动机综合保护 • 电容器保护 • 备自投保护 • PT监测并列消谐

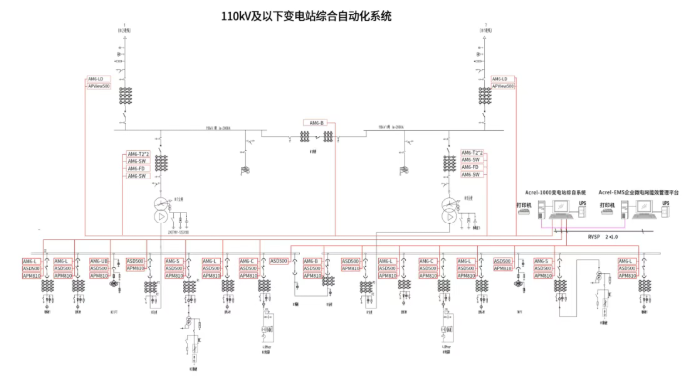

2. 110kv及以下变电站综自系统

变电站综合自动化系统：

• 监控子系统：包括模拟量、开关量和电能量数据等遥测、遥信；事件记录SOE、故障录波记录；遥控功能；

• 微机保护子系统：包括进线公用测控屏；主变保护测控屏；母联、PT、电容器等其他回路保护功能；

• 微机五防系统：综自系统和微机五防系统联动， 实现站内的五防防误操作功能；

• 电压无功综合控制子系统：补偿电容器、电抗和有载调压等功能；

• 系统的低频减载负荷控制; 低压减载、低频减载装置等；

• 备用电源自投控制；备自投装置、快切等；

• 站内控制电源系统：包括直流屏、交流屏等；

• 变电站远动调度：包括站内I区远动上传调度和关口表数据上传功能。

变电站综自系统提升变电站运行效率、增强变电站安全性和稳定性、实现数据共享和资源共享、支持远程控制和智能化管理、适应多种电压等级和变电站类型。变电站综合自动化系统通过其先进的技术和全面的功能，为变电站的安全、高效运行提供了有力保障。
